F372A - 测力波形显示类
发布时间: 2022-11-15 15:12
产品概要
F372A是一种通过同电阻应变式传感器的组合使用，测量各种力，压强，扭矩等物理量并显示其波形的动态测力仪表。
只是数字比较难以扑捉到物理量的变化，通过波形显示可以在视觉上得到明确的确认。
每秒2000次的处理能力使细小的数值变化也能得到及时反映，除了具有上下限比较功能以外，还具有各种保持功能和判定功能，这些功能使其在生产控制管理，自动仪器，试验机等各个方面得到广泛的应用。
特点
『F372A』是通过应变式传感器来对压力・负荷・扭矩・位移等进行测量的测力仪表。
具有丰富的保持功能・合格与否的判断功能，使其在工厂在线品质管理领域发挥了重要作用。

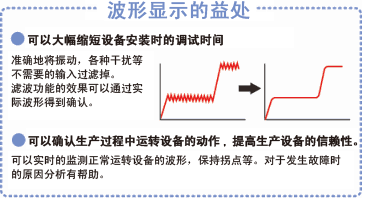

波形显示
只是数字比较难以扑捉到物理量的变化，通过波形显示可以在视觉上得到明确的确认。
丰富的比较功能
可以将波形上需要的点取出来对其进行上下限比较。
可以随意更换检测工件※，通过各种条件设定对其进行比较・判定。
※可以最大记忆16ch工件的各种设定（保持的种类，上下限的设定值）。
■ 保持的种类
采样，峰值，谷值，P-P，平均值，拐点，极大值，极小值，极大值极小值的差值
■ 区间设定
外部指定区间（峰值，谷值，P-P，平均值）
外部+时间指定区间（峰值，谷值，P-P，平均值）
水平+时间指定区间（峰值，谷值，P-P，平均值）
水平（峰值，谷值）

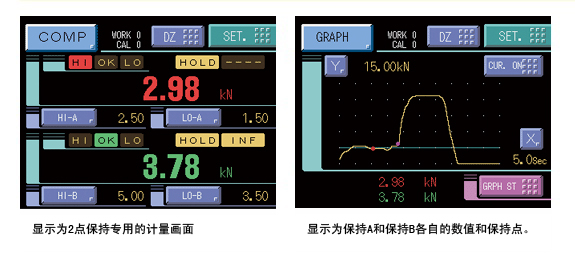

＜2点保持＞
一个检测区间可以同时进行2种特定组合的保持功能。
保持模式可以从下表中的26个模式之间选择。
＜前次数值保持＞
可以对从此次测量的数值减去上一次测量的数值的差值的上下限进行比较。
差值＝此次保持值（显示值）－上一次保持值
＜相对比较＞
可以对保持值A和保持值B的差值（相对值）的上下限进行比较。
技术参数
模拟部分｜显示部分｜设定部分｜保持功能｜比较功能｜校正值选择｜外部信号｜接口｜一般性能｜附属品
| 模拟部分 | |
| 激励电压 | DC10V或者是2.5V±5% （根据实际设定）输出电流：120mA以内 4线式（350Ω的传感器可以并联4个） |
|---|---|
| 信号输入范围 | -3.0mV/V～＋3.0mV/V |
| 精度 | 非线性：0.02％/FS ±1digit以内（3.0 mV/V输入时） 零点漂移：0.5μV/℃ RTI以内 量程漂移：0.01%/℃ 以内 |
| 模拟滤波 | LPF（贝塞尔低通滤波）（-6dB/oct.） 30、100、300、1000Hz之间选择 |
| A/D转换器 | 速度：2000次/秒 分辨率：24bit（二进制） 有效分辨率：3.0mV/V时约等于1/30000 |
| 模拟电压输出 | 输出电平：输入1mV/V时约等于2V 负载阻抗：2kΩ以上 |
| 显示部分 | |
| 显示器 | 3.5英寸TFT彩色液晶显示板模块 |
|---|---|
| 显示区域 | 71（W）mm×53（H）mm |
| 像素点构成 | 320×240dot |
| 显示值 | 5位：-99999～+99999 符号：最前一位显示为负号 |
| 设定部分 | |
| 比较设定 | 上上限，上限，下限，下下限，滞后，警报上限，警报下限，零点附近，比较时机，比较输出选择 |
|---|---|
| 保持设定 | 保持模式，检测开始水平，监测时间，水平检测条件，采样点移动量，检测完了水平，平均值采样次数，变化点判定值，变化点前位检测时间，变化点后位检测时间，变化点移动量，检测开始条件，极限值检测最小值，极限值检测倍率 |
| 图形设定 | 图形模式，Y轴（负载）开始点，Y轴（负载）终点，X轴（时间）终点，描绘开始水平，阻抗时间，描绘开始水平条件 |
| 校正设定 | 激励电压，零点校正，等效输入校正，实物校正，校正值选择，单位，最小分度，数字归零，数字零点分割 |
| 动作设定 | 数字滤波，模拟滤波，背光灯点灯时间，语言切换，SI/F打字，动态监测，零点漂移，屏幕输出滤波，显示值显示颜色，B5功能选择，B6OFF检测等待时间，B8OFF检测等待时间，测量工件输入切换，控制输入切换，密码 |
| RS-232C设定 | 通讯模式，波特率，字符长，停止位，结束符，头字符，数据流控制 |
| 比较扩展 | 前一次数值比较，相对值比较 |
| 保持功能扩展 | 2点保持，自动复位切换，保持值更新，采样触发器切换，DZ时保持功能解除，保持终了时机 |
| 图形扩展 | Puritoriga显示 |
| 动作扩展 | 数字滤波特性，DZ时平均时间，RUN输出形式 |
| 选购件扩展 | BCD输出数据形成 |
| 保持功能 | |
| 功能一览 | 1.采样 2.峰值 3.谷值 4.P-P 5.平均值 6.拐点 7.极大值 8.极小值 9.极限差值 10.采样&峰值 11.采样&谷值 12.采样&P-P 13.采样&平均值 14.采样&拐点 15.采样&极大值 16.采样&极小值 17.采样&极差值 18.峰值&谷值 19.峰值&P-P 20.谷值&P-P 21.平均值&峰值 22.平均值&谷值 23.平均值&P-P 24.极大值&极小值 25.极大值&极差值 26.极小值&极差值 |
|---|---|
| 比较功能 | |
| 上上限值设定HH，下下限值设定LL，上限值设定HI，下限值设定LO | |
| 校正值选择 | |
| 可以存储4种校正值，也可以自由切换 | |
| 外部信号 | |
| 外部输出信号 | 上下限比较输出（HH.HI.OK.LO.LL）/RUN输出/保持终了输出/图形终了时输出 |
|---|---|
| 外部输入信号 | 工件选择输入/保持控制输入/数字零点输入（DZ）/图形描绘控制/校正值选择输入 |
| 接口 | |
| SIF | 2线式通讯接口 |
|---|---|
| 232 | RS-232C通讯接口 |
| BCO | BCD接口（选购件）(Sink type) |
| BSC | BCD接口（选购件）(source type) |
| DAV | D/A接口 电压输出（选购件） |
| DAI | D/A接口 电流输出（选购件） |
| ODN | DeviceNet接口（选购件） |
| CCL | CC-LinK接口（选购件） |
| 一般性能 | |
| 电源电压 | DC24V（±15％） |
|---|---|
| 消耗电力 | 5W typ. |
| 使用条件 | 温度：使用温度范围 -10℃～+40℃ 保存温度范围 -20℃～+60℃ 湿度：85％RH以下（无凝霜） |
| 突入电流（Typ） | 55A，1sec（常温，开始时） |
| 外形尺寸 | 96（W）×96（H）×138（D）mm（不含凸起部分） |
| 重量 | 约1.0kg |
| 适合CE标准 | EMC指令 EN61326-1 |
| 附属品 | |
| 外部输出/输入用接头（带罩） | 1 |
|---|---|
| 模拟输出/输入用接头 | 1 |
| 使用说明书 | 1 |
| BCD输出用接头（BCD输出选购件安装时） | 1 |
| 小型螺丝刀（DAV/DAI选购件安装时） | 1 |
| DeviceNet接头（DeviceNet选配时） | 1 |
| CC-Link接头（CC-Link选配时） | 1 |
选购件
| 品名 | |
| BCO | BCD输出（Sink type） |
|---|---|
| BSC | BCD输出（Source type） |
| DAV | D/A模块（电压输出） |
| DAI | D/A模块（电流输出） |
| CCL | CC-Link接口 |
| ODN | DeviceNet接口 |
其他选购件
| 品名 | |
| CA372-I/O | 一端带FCN接头前端为散状的3m电缆线 |
|---|---|
| CA81-232X | miniDIN-D-Sub9P屏蔽线1.5m |
| CN50 | FCN系列I/O接头（带罩） |
| CN55 | FCN系列I/O接头（带斜罩） |
| CN60 | RS-232C用圆头DIN8p接头 |
| CN51 | BCD输出用接头 |
| CN71 | CC-Link用转换头 |
| CN80 | 模拟输出/输入用接头端子 |
| CND01 | DeviceNet用转换头 |
| GMP96×96 | 橡胶垫 |
| TSU03 | 避雷模块DC用 |

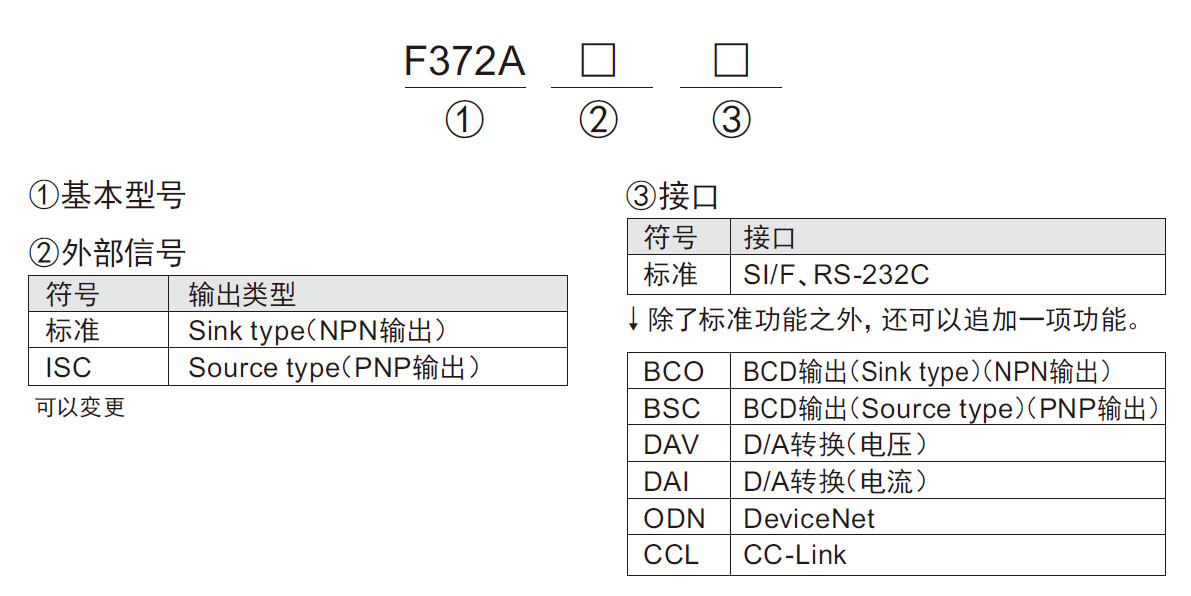

型号构成
